一、系統概述

HS6000B型氣體泄漏定量報警系統主要應用在變電站內35KV SF6開關室及500KV、220KV、110KV GIS室，對SF6組合電器設備室環境中SF6氣體泄漏情況和空氣中含氧量進行實時監測。主要由氣體取樣分析模塊、風機控制器、監測主機及輔助功能模塊組成。系統結構上更加小巧，安裝更加簡單。適合面積較小的場合，節省投入成本。

二、系統組成

1、監測主機

    主要完成系統絕大部分控制、協調、顯示、輸出等功能。

采用的是 TFT真彩工業級顯示屏，圖形化界面設計，操作

更加方便，多種外形設計, 適合現場安裝。

2、取樣分析模塊

    主要完成所有的檢測功能和多路樣氣取樣工作，內置

SF6傳感器，氧氣傳感器和溫濕度傳感器，采用長壽命取樣

泵，進口電磁閥組。

3、風機控制器

內置獨立的CPU，支持多種工作模式，自動完成風機

控制工作。分開關型輸出和脈沖型控制輸出兩種。

4、其他輔助配件

LED顯示屏、聲光報警器和紅外人體探頭。

三、功能特點

1、環境中氧氣和SF6氣體含量監測顯示功能，用戶可調整SF6、O2的報警參數。

2、 采用進口原裝變送器，誤差小于50ppm。

3、 獨創的每天自動零點校準功能，自動克服漂移和誤報。

4、 發生報警時，自動開啟風機和聲光報警。

5、 人體感應，自動啟動風機或語音系統。

6、 缺氧或SF6含量超標，強制排風功能。

7、寬工作電源設計185～250VAC，防浪泳和雷擊功能。

8、 超大彩屏液晶LCD顯示，仿Windows界面，人性化操作界面。

9、 巡檢間隔用戶可調，需增加有限成本，監測點可擴充一倍，加大檢測密度。

10、 支持RTU遙測遙信功能。

11、 海量報警數據記錄存儲功能，長壽命設計。

四、技術參數

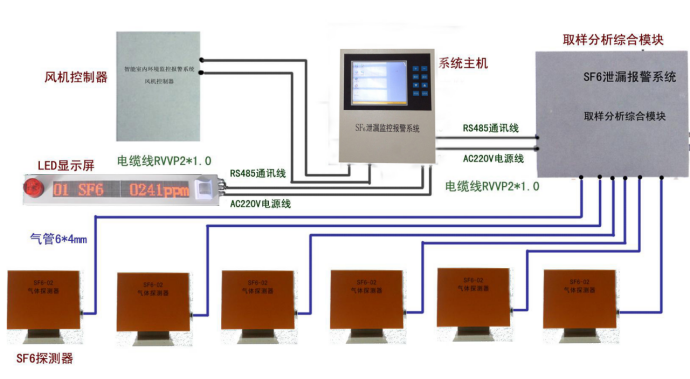

五、系統連接圖
